Herrajes de Suspensión

Herraje de Cruce

Suspención F8

Suspención para ADSS

Herraje de Cruce

Herraje diseñado para la protección de los cables de acero cuando estos se cruzan entre sí, esto elimina el galopeo entre ellos lo cual implica una reducción sustancial en la fricción entre las superficies.

Además brindan un excelente agarre el cual es proporcionado por las placas de acero y los tornillos, los cuales aseguran la fijación de los cables sujetados.

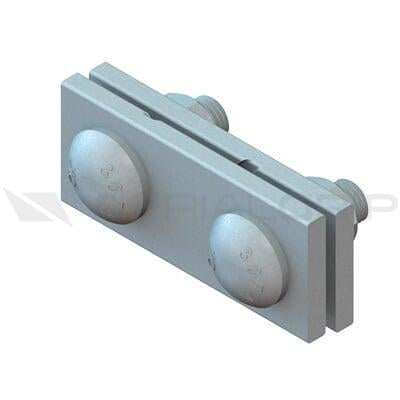

HCR-AG

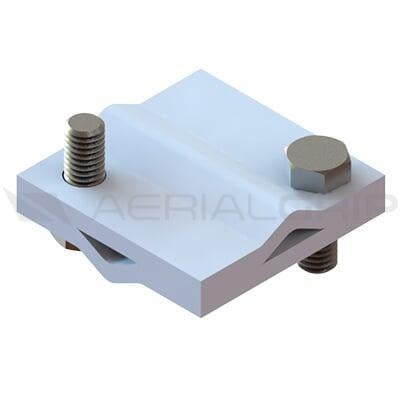

HCR-AG-C´P

Características del Herraje de Cruce HCR-AG-CP:

Herraje que se auto suspende al tener al menos dos puntas contrarias ingresadas.
Fabricado de acero galvanizado ofrece un excelente agarre de hasta 1000N.
En caso de recibir más tensión simplemente suelta el cable y puede ser reutilizado.

Características del Herraje de Cruce HCR-AG:

Instalación en punto flotante, no requiere sujeción a poste, muro, etc.
Gran resistencia mecánica.
Estupendo desempeño contra la corrosión (galvanizado por inmersión en caliente) GIC.
Los componentes cumplen con la norma NMX-H-004-SCFI-2008-Centrifugado.

México/Latinoamérica

Para el resto del mundo

Suspención F8

Suspensión F8

Empalmes preformados, formado por potentes alambres helicoidales para empalmar cables de acero, grado extra alta resistencia EHS, alta resistencia (HS) y SM. También puede ser utilizada como reparación del cable sobre uno dañado. Brindan un agarre igual a la tensión de rotura de un cable de acero EHS. Destinados para la continuidad del cable mensajero o de retenida que soportan los cables de fibra óptica. Fabricados a partir de hilos de acero galvanizado y acero aluminizado para luego su formación recibir en su parte interna un material abrasivo para mejorar el agarre sobre el cable.

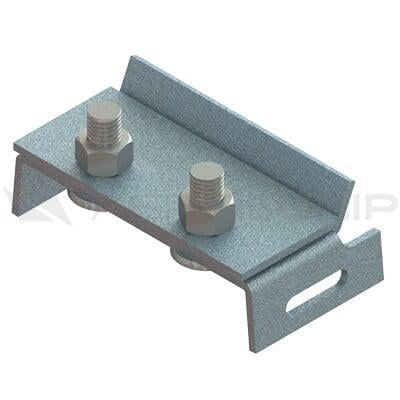

HTS-1F

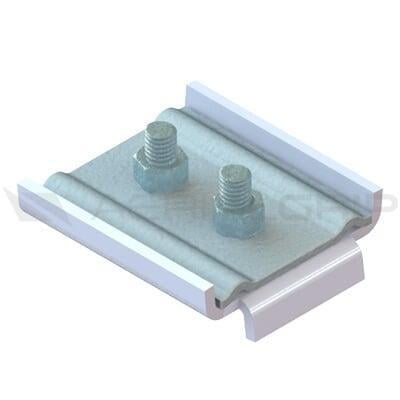

HTS-2F

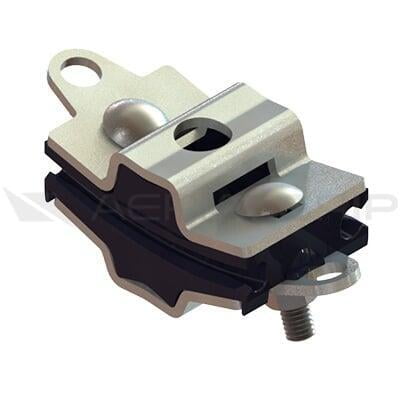

HTS-1F-F8FRP

Características del herraje de Suspensión HTS-XF:

Excelente fijación a poste (madera o concreto).
Gran resistencia mecánica.
Estupendo desempeño contra la corrosión (galvanizado por inmersión en caliente).
Diseñado para su uso con flejes de uso comercial (3/4", 5/8" y 1/2")
Los componentes cumplen con la norma NMX-H-004-SCFI-2008.

Características del Herraje de Suspensión HTS-1F-F8FRP:

Herraje de suspensión para cable de Figura 8 con mensajero de: 4-5 mm y 5-9mm.
Fácil instalación con fleje.
Compatibilidad con fleje 5/8, 1/2 y 3/4 in.
Carga mínima de quiebre 8KN.
Herraje calculado para liberar el cable a 1.2KN de tensión, de forma que no se rompe el cable ni el herraje.

México/Latinoamérica

Para el resto del mundo

Suspención para ADSS

Suspensión para ADSS

Herraje diseñado para suspender y repartir esfuerzos en el cable ADSS mediante su sujeción suave a través de su cojín de neopreno. Aporta capacidad en el cable para adaptarse a las condiciones ambientales en un entorno de redistribución de esfuerzos para seguridad de la línea de transmisión.

Diseñado para su instalación en poste de madera u hormigón a través de fleje o bien atornillado.

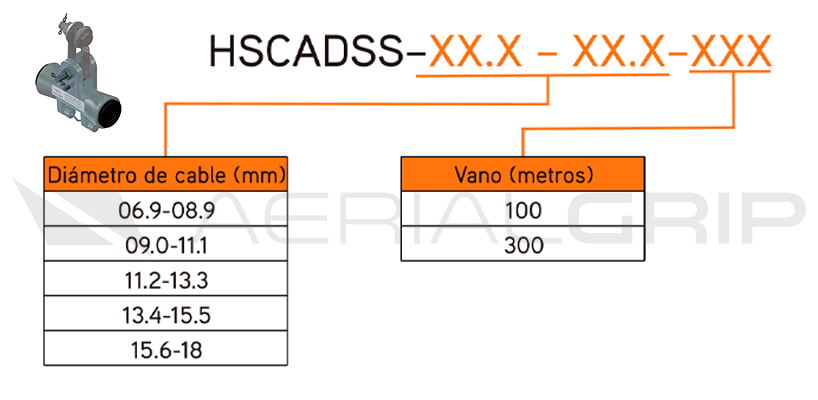

HSCADDS-XX.X-XX.X-XXX

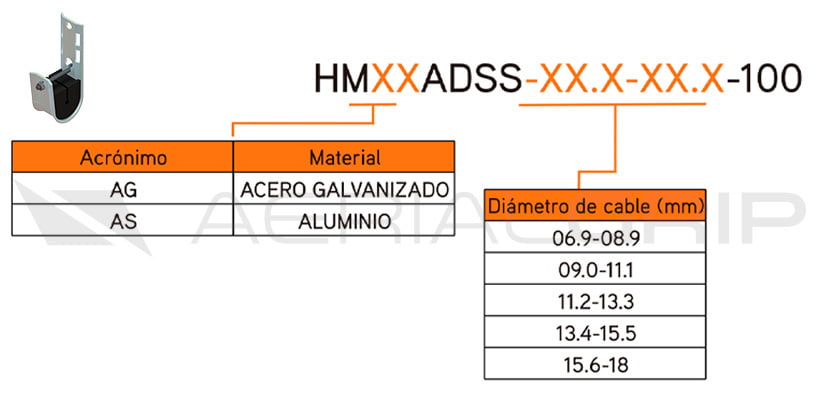

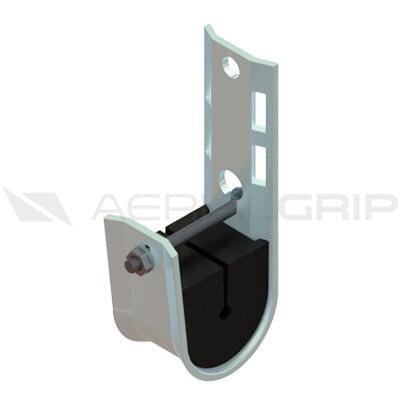

HMXXADSS-XXX-XXX-100

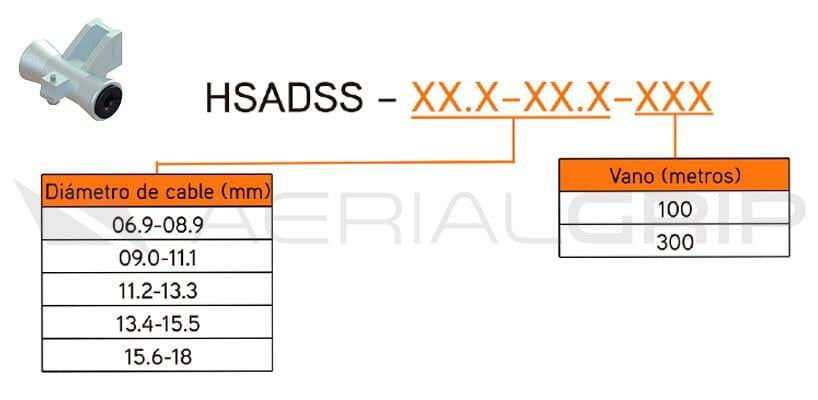

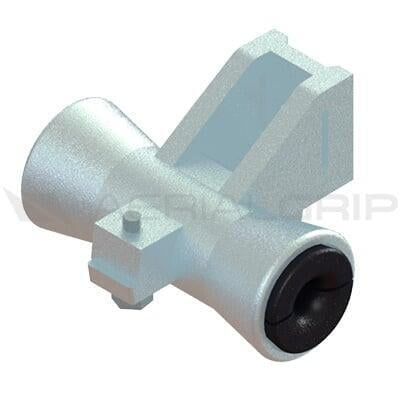

HSADSS-XX.X-XX.X-XXX

Características del los herrajes de Suspensión para ADSS:

Suspende y reparte esfuerzos en el cable ADSS mediante su sujeción suave a través de su cojín de neopreno.
Diseñado de forma que permita un fácil deslizamiento al momento de la tensión, evitando la fatiga del cable.
Cuerpo de herraje de suspensión fabricado bajo aleación de aluminio resistente y ligero.
Inserto de neopreno estriado fabricado bajo este material dieléctrico de alta resistencia. Fabricado para tener alta resistencia a los rayos UV.
Grillete incluido de acero galvanizado por inmersión, con una resistencia de 40kN.
Soporta altas y bajas temperaturas, así como también los efectos del clima.
Disponibilidad de varias configuraciones de cojín según diámetro de cable.
Disponibilidad de configuración para distancias interpostales de 200 a 300m.
Construidos bajo las especificaciones de la norma NMX-H-004-SCFI-2008.
